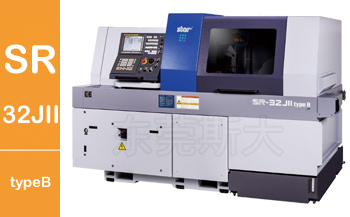

加工最大直徑 |
 |
φ32mm |
| 加工最大長度 |
 |
320mm / 80mm(無導套) | |
| 加 工 能 力 |
 |
||
| C 軸 功 能 |
 |
主軸 + 副主軸 | |
|
一、斯大走心機SR-32JIItypeB采用前端導套扶持，后端主軸箱夾持材料移動結構，因刀具始終緊挨著導套進行加工，當加工長尺寸零部件時，這種結構即可抑制材料的撓性，實現高精度復合加工。 |
 |
||
| 二、斯大走心機SR-32JIItypeB采用傾斜型燕尾槽導軌構造，這樣切削點近接處X、Y軸構成放射狀，機械剛性提高，還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1)，減少切削抵抗力矩的負重，使X軸、Z軸方向的刀架臺剛性提高，由于這個斯大自豪的具有專利的刀架臺構造，實行了刀具壽命延長和長時間連續加工時的穩定精度。 |
 |
||
| 三、斯大走心機SR-32JIItypeB具備導套無導套互換功能，針對短尺寸零部件使用無導套功能，由于加工位置接近材料夾持位置，所剩尾料可控制在有導套尾料長度1/3，極大地推動了材料成本的降低。 |
 |
||
| 四、斯大走心機SR-32JIItypeB橫向鉆孔5軸單元下方2軸，采用模塊化設計，可根據工件需要自由安裝可交換式工具，實現工藝的靈活性，通過功能模塊的組合，輕松實現各種變化，以此獲得機床的最佳結構。 | |||
| 五、斯大走心機了進一步實現多樣化復合加工，充實了背面?zhèn)鹊墓δ�，從而在背面刀架臺配備8軸鉆孔單元，并搭載Y2軸滑動部采用燕尾槽構造，提高背面刀架臺的剛性。 | |||

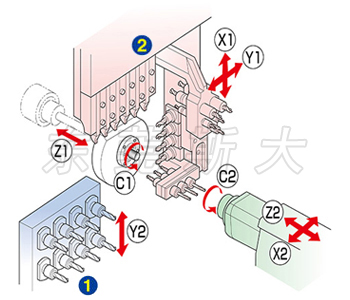

| 刀架臺運動圖 |
|
刀架臺結構種類 |
刀具參數 |
|
|
|
① |
橫向鉆孔單元5軸型 |
車刀(□16mm) |
6把 |
|
橫向鉆孔單元6軸型 |
車刀(□16mm) |
6把 |
||
|
② |
背面4軸單元 |
背面加工工具 |
8把 |
|
| 項目 | SR-32JII type B | ||
| 橫向鉆孔單元5軸型 | 橫向鉆孔單元6軸型 | ||
| 最 大 加 工 直 徑 | φ32mm | ||
| 主 軸 箱 最 大 行 程 | 導 套 規 格 | 320mm | |
| 無 導 套 規 格 | 80mm | ||
| 車 刀 把 數 | 6把（□16mm） | ||
| 5 軸 套 筒 座 | 刀 具 把 數 | 正面加工固定刀具5把 | |
| 背面加工固定刀具5把 | |||
| 最 大 鉆 孔 能 力 | φ13mm | ||
| 最 大 切 削 攻 絲 能 力 | M12XP1.75 | ||
| 動 力 刀 具 | 刀 具 把 數 |
側面旋轉刀具：3把(ER20) |
側面旋轉刀具：6把(ER16) |
| 最 大 鉆 孔 能 力 | φ10mm | ||
| 最 大 切 削 攻 絲 能 力 | M8XP1.25 | ||
| 最 大 轉 速 |
橫向鉆孔刀具：max.6,000min-1 可交換式刀具：max.8,000min-1 |
max.6,000min-1 | |
| 電 機 | 2.2kw(連續) / 4.0kw(5分/30%ED) | ||
| 速 進 給 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) 24m/min(Y2) | ||
| 主 軸 分 度 | C軸控制 | ||
| 主 軸 轉 速 | max.8,000min-1 | ||
| 主 軸 電 機 | 7.5kw(連續) / 11kw(10分/25%ED) | ||
| 機 械 尺 寸（長 X 寬 X 高） | 2,690 X 1,345X 1,780mm | ||
| 機 械 重 量 | 4,100kg | ||
| 電 器 設 備 功 率 | 8.8KVA | ||
| 項目 | SR-32JII type B | ||
| 最 大 夾 持 直 徑 | φ32mm | ||
| 最 大 接 取 制 品 長 | 125mm | ||
| 最 大 制 品 突 出 長 | 45mm | ||
| 背 面 8 軸 單 元 | 刀 具 把 數 | 8把 | |
|
最 大 鉆 孔 能 力 |
固 定 刀 具 | φ13mm | |
| 動 力 刀 具 | φ8mm | ||
|
最 大 攻 絲 能 力 |
固 定 刀 具 | M10XP1.5 | |
| 動 力 刀 具 | M6XP1.0 | ||
| 副 主 軸 分 度 | C軸控制 | ||
| 副 主 軸 轉 速 | max.8,000min-1 | ||
| 副 主 軸 電 機 | 3.7kw(連續) / 5.5kw(10分/40%ED) | ||
